Leichtgewichte für große Kräfte

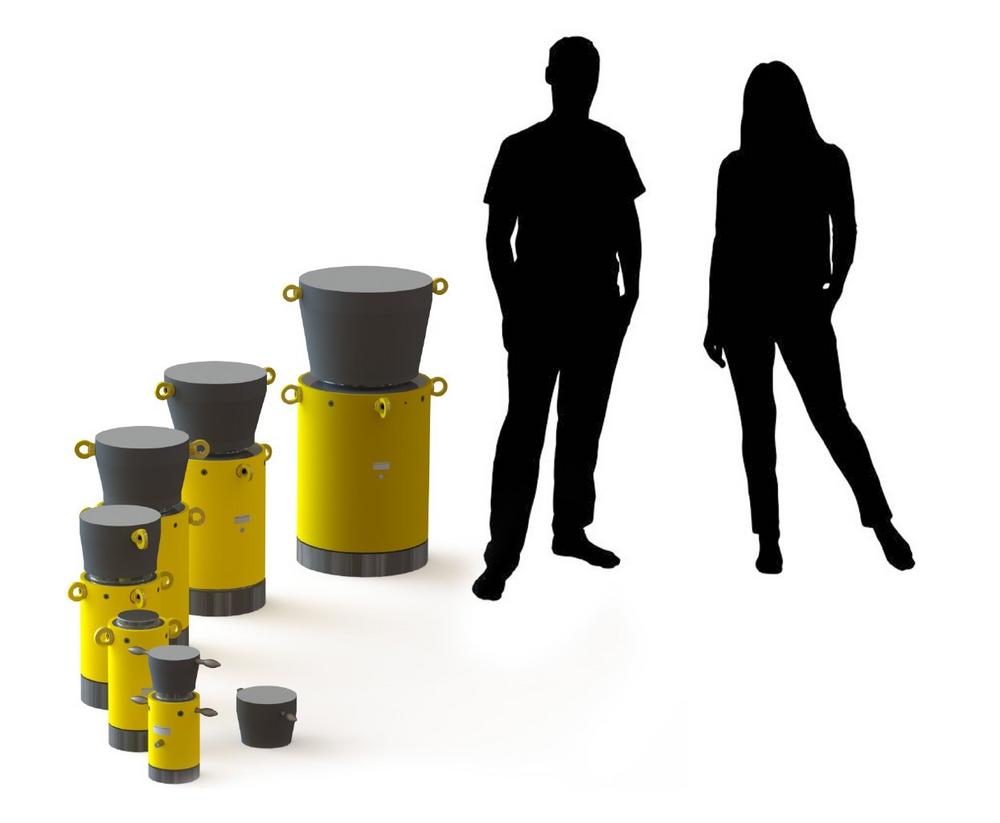

Für Kalibrierlabore mit fixen Messeinrichtungen vor Ort, wie beispielsweise die Physikalisch Technische Bundesanstalt (PTB), Hersteller von Prüfmaschinen sowie Betreiber von Großprüfanlagen, aber insbesondere für mobile Kalibrierdienstleister bieten die Krafttransfernormale Serie KTN-LF handfeste Vorteile. Das herausragende Merkmal ist die Fähigkeit, bei geringem Eigengewicht auch große Kräfte messen zu können – und damit die hohe Mobilität dieser Kraftaufnehmer.
Ideal geeignet für Build-up-Systeme
Durch den geringen Außendurchmesser eignet sich die Serie KTN-LF außerdem besonders gut, um sogenannte Build-up-Systeme zu erzeugen: eine Anordnung von mehreren Transfernormalen zur Darstellung großer Kräfte. Dazu GTM-Entwicklungsingenieur Gerhard Schulder: „Solche Systeme haben den Vorzug, dass einzelne Komponenten davon auf kleineren Messeinrichtungen kalibriert werden können, während man das Gesamtsystem als Multiplikator für große Kräfte nutzen kann. Wir bauen solche Systeme in einer Anordnung von drei, fünf und mehr Transfernormalen. Ihr geringer Außendurchmesser erlaubt auch bei Anordnung mehrerer Aufnehmer den Einsatz von kleineren und leichteren Druck-Verteilplatten.“
GTM hat die Krafttransfernormale Serie KTN-LF in vorgegebenen Standardgrößen zwischen 1 bis 30 MN im Programm. Sofern gewünscht, sind im Rahmen von Customizing oder OEM auch Zwischengrößen möglich, sowie Sondergrößen mit anderen Bauhöhen.
Weitere Merkmale im Überblick:
- Krafttransfernormale nach ISO 376 mit Genauigkeitsklasse von 0,5 von 20 % bis
100 % für hohe statische Druckkräfte - speziell entwickelt zur hochpräzisen Kalibrierung u.a. von Prüfmaschinen von 1 MN bis 30 MN an wechselnden Einsatzorten
- Säulenbauform mit optimierter Krafteinleitung, balliger Oberfläche und separatem Druckstück
- robuste Bauweise
- besonders tolerant bei Überlast
Für die Serie KTN-LF sind ISO 376-konforme Druckkraft-Adapter erhältlich. Flexibel konfigurierbare Zusatzfunktionen umfassen unter anderem Biegemoment-Messkreise Mx, My zur Überprüfung der Axialkrafteinleitung, auf Anfrage ist ein zweiter Axialmesskreis für Redundanz möglich. Alle Stecker liefert GTM passend zum Messverstärker.
„Historisch gesehen sind unsere Krafttransfernormale Serie KTN-LF aus unseren Lösungsansätzen für die vielfältigen Probleme entstanden, die wir aus der Anwendung der Dehnzylinder für die Baustoffprüfung kannten“, so Gerhard Schulder. „Durch konsequente Verbesserungen von Geometrie und Krafteinleitung erhalten unsere Kunden ein zuverlässiges Produkt mit einer hohen Lebensdauer in der von GTM gewohnten Qualität.“
Mit mehr als 60 Mitarbeitenden an zwei Standorten im südhessischen Bickenbach und in Prag ist GTM der führende Spezialist für das Messen von Kräften und Momenten. GTM setzt nicht nur weltweit metrologische und messtechnische Maßstäbe, sondern bietet auch Standardprodukte für die Messung von Kräften und Momenten sowie Dienstleistungen und Kalibrierdienstleistungen auf richtungweisendem Niveau. Weit über 50 Patente und die Konstruktion sowohl der (bezogen auf die Kraft) größten als auch der kleinsten Kraftmesseinrichtung innerhalb der DAkkS sowie der genauesten hebelübersetzten und der innovativsten Messeinrichtung der Welt markieren die außerordentliche Kompetenz der GTM-Spezialisten auf dem Gebiet der Metrologie. GTM hat die DAkkS-Akkreditierung als Kalibrierlaboratorium für Kraft-, Drehmoment- und Mehrkomponentenaufnehmer sowie das Spannungsverhältnis von DMS-Messverstärkern. GTM liefert Messeinrichtungen an Staatsinstitute, Kalibrierlaboratorien und die Hersteller von Kraft- und Drehmomentaufnehmern weltweit.
