Rauheit und Kontur gleichzeitig automatisiert messen

Um das gleichzeitige Messen von Rauheit und Kontur zu bewerkstelligen, ist das Gerät mit einem neu entwickelten taktilen Tastsystem ausgestattet. Dessen Tastarmeinheit erfasst nur einmal die Messdaten, welche die Software auf Wunsch anschließend zweifach sowohl für Kontur- als auch für Rauheitsmerkmale auswerten kann. Dieser Prozess misst Werkstückkonturen, Geradheiten und Oberflächenabweichungen im Tastschnittverfahren.

Passgenau in acht Gerätevarianten erhältlich

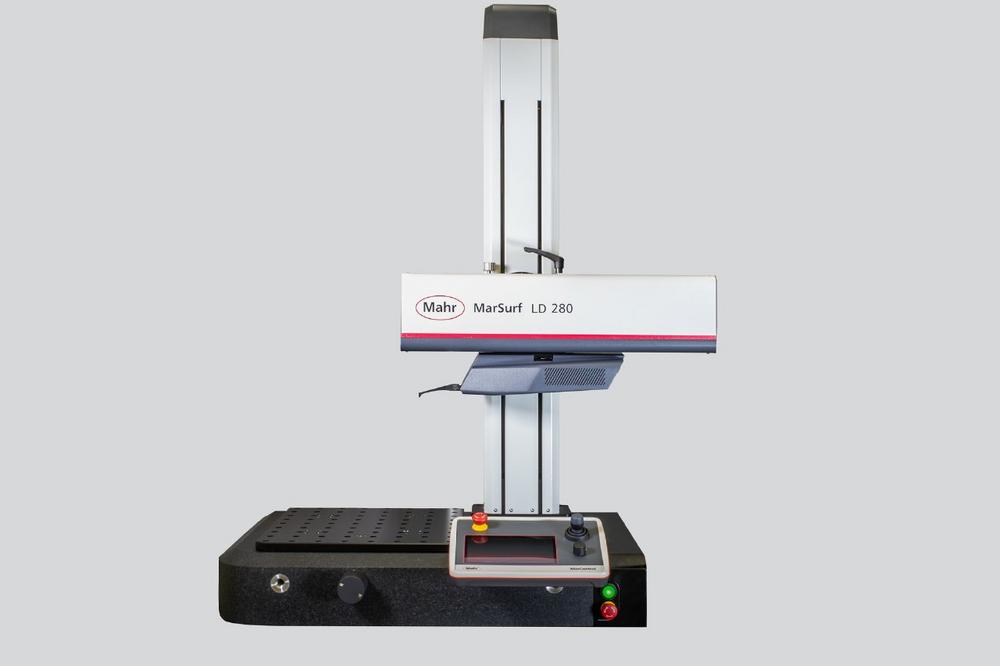

Verfügbar ist das Gerät mit zwei unterschiedlichen X-Achsen – Verfahr- und Messweg 140 oder 280 Millimeter – mit manueller oder motorischer TY-Achse sowie mit einer Z-Achse in zwei Höhen. Aus der Kombination dieser Ausstattungsmerkmale ergeben sich acht Gerätevarianten unterschiedlichen Automatisierungsgrades. So kann der Kunde stets den passgenauen Messplatz für seine individuellen Anforderungen auswählen. Das umfassende Portfolio an Tastarmen unterschiedlicher Größe und Bauart qualifiziert das MarSurf LD 140/LD 280 außerdem für vielfältige Messaufgaben an unterschiedlichen Messstellen. Bei Geometriemessungen gewährleisten die Tastarme aufgrund ihrer hohen Steifigkeit höchste Sicherheit und Präzision.

Branchen und Anwendungsbeispiele

Immer da, wo Anwender kleine Toleranzen im Mikrometer-Bereich oder größere Toleranzen auf einem sehr kleinen Bereich auswerten möchten, ist das MarSurf LD 140/LD 280 das Gerät der Wahl. Typische Messaufgaben finden sich in der Automobilindustrie zum Beispiel an Kurbelwellen, Nockenwellen, Pleuel, Motor- oder Getriebekomponenten wie z. B. Antriebswellen, im Maschinenbau etwa an Lagerlaufbahnen oder Hydraulikkomponenten mit sehr kleinen und genauen Kantenbrüchen, in der Luftfahrtindustrie, zum Beispiel an Turbinenkomponenten, und in der optischen Industrie, insbesondere bei Linsen und Asphären. Da die Toleranzen bei den durchgeführten Messungen in der Regel sehr klein sind, empfiehlt es sich, das Gerät in einem klimatisierten Messraum aufzustellen.

Weitere vorteilhafte Ausstattungsmerkmale

Zusätzliche Produktspezifikationen machen das MarSurf LD 140/LD 280 zu einer zukunftssicheren Investition nach dem neuesten Stand der Technik. So verfügt das Gerät über äußerst schnelle und exakte Positionierachsen. Dank der großen flexiblen Rasterplatte sind Spannpositionen reproduzierbar, was die Rüstzeiten verkürzt. Zusätzlich lässt sich die Tastarmeinheit leicht ohne Werkzeug manuell wechseln, da sie magnetisch am Tastsystem befestigt ist. Außerdem gewährleistet ein im Tastarm integrierter Chip eine verwechslungsfreie Tastarmerkennung und eine automatische Tastkrafteinstellung. Die Bedienung des MarSurf LD 140/280 erfolgt über die bewährte MarWin-Software oder das an die Steuerung angeschlossene verbesserte Handbedienfeld MarControl. Dabei verfügt die Software über einen Assistenten zum Einmessen der Tastarme, der in Kombination mit einer motorischen TY-Achse die Benutzerfreundlichkeit steigert.
