Multilevel-Frequenzumrichter SD4M für High-Speed-Anwendungen von SIEB & MEYER

Hohe Leistungsspanne – große Einsatzvielfalt

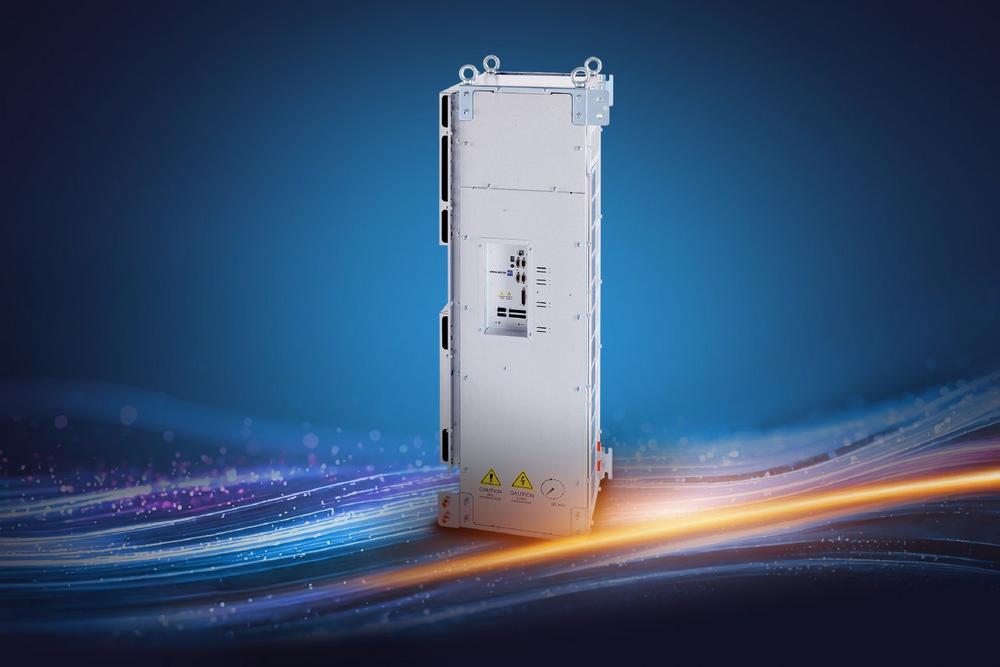

Der SD4M von SIEB & MEYER ist in Varianten von 62 bis 490 kW bzw. 100 bis 800 A Nennstrom erhältlich. Damit deckt die Serie ein breites Spektrum anspruchsvoller Anwendungen ab – etwa in Turboverdichtern und -kompressoren, in rotierenden Energiespeichern (Flywheel) oder in ORC-Systemen zur Rückgewinnung von Restenergie. Dank der standardmäßig integrierten Multiprotokoll-Echtzeit-Ethernet-Schnittstelle (u. a. PROFINET IO, EtherCAT, POWERLINK) lässt sich der Umrichter nahtlos in übergeordnete Steuerungen einbinden. Varianten mit DC-Versorgung können besonders effizient über externe rückspeisefähige Netzteile betrieben werden.

Multilevel-Technologie für maximale Energieeffizienz

Mit gerätespezifischen Schaltfrequenzen von bis zu 32 kHz erzeugt der SD4M durch den Einsatz der Multilevel-Technologie eine herausragende Stromqualität. Der Vorteil: Minimierte Verluste im Motor, deutlich gesteigerte Effizienz und eine reduzierte Erwärmung – ganz ohne zusätzliche Sinusfilter oder Drosseln. Gleichzeitig wird die Isolation des Motors geschont, was sowohl die Lebensdauer erhöht als auch den Einsatz längerer Motorleitungen ermöglicht.

Optional optimiert für Turboanwendungen

Für den Einsatz in Turboverdichtern und -kompressoren lässt sich der SD4M weiter optimieren: Über Klemmanschlüsse können aktive Magnetlager mit der benötigten DC-Spannung versorgt werden – auch im Störfall zuverlässig zur sicheren Abbremsung. Ein weiteres Einsatzgebiet des SD4M ist die dynamische Regelung von IPM-Motoren, die zusätzliche Freiheitsgrade in der Systemauslegung eröffnet.

Kühlkonzepte nach Bedarf

Standardmäßig werden die SD4M-Modelle wassergekühlt angeboten, auf Wunsch sind aber auch luftgekühlte Versionen verfügbar. Für alle Varianten hat SIEB & MEYER eine NRTL/CSA-Zertifizierung beantragt – und schafft damit die Voraussetzung für den uneingeschränkten Einsatz auf dem US-amerikanischen Markt.
