ATEX-Seitenkanalverdichter für Biogasanlagen mit 425 mbar Überdruck

In Biogasanlagen übernehmen Seitenkanalverdichter unterschiedliche Gas- und Luftbewegungen. Sie können beispielsweise bei der Gasrezirkulation im Fermenter, beim Gastransport zwischen Anlagenteilen, bei der Förderung von Biogas zum Verbraucher, bei Entschwefelungsprozessen oder bei Spül- und Nebenprozessen eingesetzt werden. Die passende Maschine wird dabei nicht pauschal ausgewählt, sondern anhand der konkreten Prozessdaten.

Der Seitenkanalverdichter R40MDMOR 2,2 kW ATEX II 3GD T3 | 117 m³/h | +425 mbar | -350 mbar | Atex II 3GD T3 bietet bei 50 Hz einen Volumenstrom von 117 m³/h, einen maximalen Überdruck von +425 mbar und ein maximales Vakuum von -350 mbar. Damit ist diese Maschine besonders für Anwendungen interessant, bei denen ein kompakter Volumenstrom mit einem erhöhten Druckbereich kombiniert werden soll.

Gerade in Biogasanlagen kann ein höherer Druckbereich relevant sein, wenn Leitungslängen, Anlagenwiderstände, Gaslanzen, Düsen oder weitere Einbauten überwunden werden müssen. Ob die Maschine für den jeweiligen Prozess geeignet ist, hängt jedoch immer von der konkreten Auslegung ab. Zu prüfen sind unter anderem Medium, Temperatur, Feuchtigkeit, Leitungssystem, Druckverluste, Betriebsdauer und Aufstellort.

Die Maschine ist mit ATEX II 3GD T3 angegeben. In biogasnahen Anlagenbereichen können explosionsfähige Atmosphären auftreten. Die ATEX-Ausführung ermöglicht die technische Betrachtung für entsprechend bewertete Einsatzbereiche. Die konkrete Eignung muss jedoch immer anhand der Zoneneinteilung, des Mediums und der Betriebsbedingungen geprüft werden.

Neben ATEX ist bei Biogas besonders die Feuchtigkeit im Prozessgas zu beachten. Biogas kann aggressive Bestandteile enthalten. Während Stillstandszeiten kann sich Kondensat im Inneren des Seitenkanalverdichters niederschlagen. Dieses Kondensat kann innere Gehäuseflächen, Laufräder, Statoren, Schrauben und weitere Bauteile angreifen.

Bei Seitenkanalverdichtern sind enge Spaltmaße entscheidend für die Funktion. Werden innere Oberflächen durch Korrosion verändert, kann sich dies langfristig auf Druck, Volumenstrom und Funktionsfähigkeit auswirken. Deshalb sollten bei Biogasanwendungen ATEX-Ausführung und möglicher Korrosionsschutz getrennt betrachtet werden. ATEX betrifft den Explosionsschutz; Korrosionsschutz betrifft die Beständigkeit gegenüber Feuchtigkeit, Kondensat und aggressiven Bestandteilen.

Für den R40MDMOR 2,2 kW ATEX II 3GD T3 sind als Optionen unter anderem Spezialspannungen nach IEC 60038, Oberflächenbehandlung und abgedichtete Version angegeben. Diese Optionen können bei anspruchsvollen Einsatzbedingungen relevant sein, müssen aber projektbezogen geprüft werden.

Die Maschine verfügt über eine Konstruktion aus Aluminiumlegierung und ist auf vibrationslose, ruhige Betriebsweise ausgelegt. Weitere technische Merkmale sind IE3-Weitspannungsmotor, Schutzart IP65, Isolationsklasse F, Eignung für den Betrieb mit Frequenzumrichter sowie Thermokontakt (PTO) als Standard.

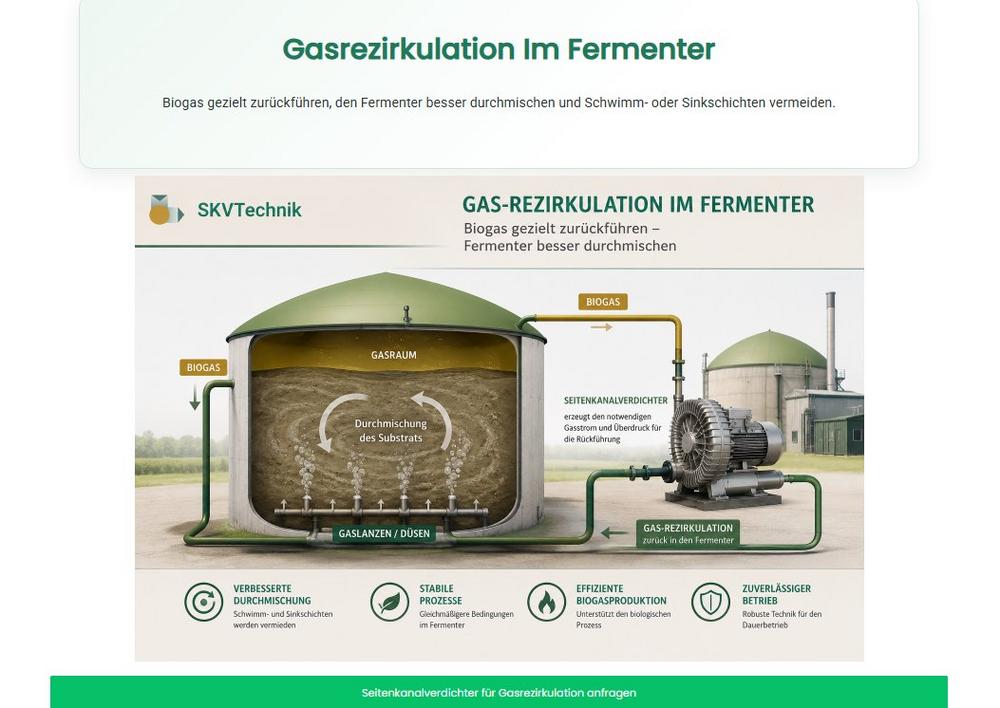

SKVTechnik stellt für das Thema Seitenkanalverdichter in Biogasanlagen eine zentrale Informationsseite bereit. Dort werden typische Anwendungen wie Gasrezirkulation im Fermenter, gasgestützte Fermenterdurchmischung, Förderung von Biogas zum BHKW, biologische Entschwefelung, Abluftbehandlung, Gastransport sowie Spülen und Inertisieren von Leitungen beschrieben.

Für eine technische Vorauswahl sind Angaben zum gewünschten Volumenstrom, benötigten Überdruck oder Unterdruck, Medium, Feuchtigkeit, Temperatur, Aufstellort, ATEX-Zoneneinteilung und gewünschten Sonderausführungen hilfreich. Bei komplexen technischen Fragestellungen kann zusätzlich die Fachunterstützung des Herstellers FPZ eingebunden werden.

Zentrale Biogas-Landingpage:
https://www.skvtechnik.de/biogas-seitenkanalverdichter/

Produktseite des Seitenkanalverdichters:
https://www.skvtechnik.de/fpz-skv/r40mdmor-22kw-ie3wr-117m%C2%B3-h-425mbar-350mbar-atex-ii-3gd-t3/

Datenblatt:
https://www.skvent.de/media/FPZ_SEITENKANALVERDICHTER/DSB_R_40_MD_MOR_EX3GD-IE3_DE.pdf

Drehzahltabelle:
https://www.skvent.de/media/FPZ_RPM/RPM_R_40_MD_MOR-GOR-GVR_DE_19-00.pdf

Hinweis: Die konkrete Auswahl eines Seitenkanalverdichters für Biogasanwendungen sollte immer anhand der Prozessdaten, ATEX-Zoneneinteilung, Druckverluste und Medienbedingungen erfolgen. Korrosionsschutzmaßnahmen und Sonderausführungen sind projektbezogen zu prüfen.
