Elektrotechnik

Zukunft durch Digitalisierung mit den Novolink Smart Devices von ABB

  • Einfache und effiziente Digitalisierung und Vernetzung von Elektromotoren
  • Einbettung von Elektromotoren in intelligente Fertigungsumgebungen
  • Aufrüstung aller neuen und bestehenden AF-Schütze mit 24 V DC Spulenspannung möglich

Motoren sind die Taktgeber unserer modernen industrialisierten Welt. Die Internationale Energieagentur (IEA) schätzt, dass industriell genutzte Elektromotoren rund 30 % des weltweiten Stromverbrauchs ausmachen. Genau an dieser Stelle setzen die Novolink-Module von ABB an, denn der Einsatz digitaler Technologien bietet ein großes Optimierungspotenzial für zahlreiche Arten von Niederspannungsanwendungen und einen immensen Mehrwert für Anlagenbetreiber und Kunden. So wird ein reibungsloser und schneller Übergang hin zur Industrie 4.0 möglich.

Novolink ermöglicht auf einfache und effiziente Art und Weise die Digitalisierung und Vernetzung von Elektromotoren, bettet sie in eine intelligente Fertigungsumgebung ein und stellt zahlreiche Features wie Echtzeitdaten, Analysen und vorausschauende Wartung zur Verfügung.

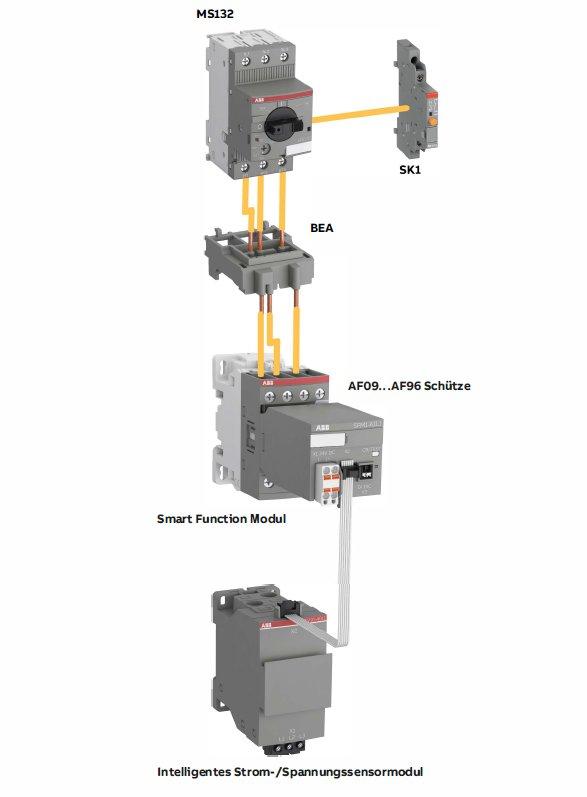

Smart Function Modul SFM1 und Sensormodul SCV10 – Funktion und Systemintegration

In einer sich immer schneller fortbewegenden Welt ist es unerlässlich, dass sich neue Technologien schnell, effektiv und kostengünstig in bestehende Systeme integrieren lassen, ohne lange Umrüstzeiten zu riskieren. Die neuen Novolink Smart Device Module lassen sich schnell und einfach in bereits existierende Anschlusspläne integrieren und bestehen aus nur zwei Hauptkomponenten: dem Smart Function Modul SFM1 und dem Strom-/Spannungssensormodul SCV10.

Das SFM1 kann auf bestehende ABB-Schütze der Reihe AF mit 24 V DC Spulenspannung aufgerastet werden und ist mit zwei X2X-Schnittstellen für ankommende und abgehende Verbindungen (Daisy Chain) ausgestattet. Es liefert relevante Wartungszähler wie Motorbetriebsstunden oder Auslösezähler, ermöglicht die Überwachung von Kurzschlussschutzeinrichtungen über einen digitalen Eingang sowie die Früherkennung von Störungen auf der Last-, Versorgungs- und Abgangsseite. Sowohl das Modul als auch das Schütz werden dabei über 24 V DC versorgt.

Das intelligente Strom- und Spannungssensormodul SCV10 ist optional, kann an das SFM1-Modul angeschlossen werden und gibt kontinuierlich Auskunft über den Status der angeschlossenen Geräte und die Lastsituation. Zusätzlich liefert es Daten zu Netzspannung, Phasenströmen, Leistung, Frequenz, Oberwellen und weiteren relevanten Parametern. Die Erfassung von cos phi und Wirkleistung ermöglicht die Überwachung und den Schutz von Pumpen und anderen angeschlossenen Verbrauchern. Für eine optimierte Steuerung der wählbaren Auslöseklassen 5E-30E berechnet das Gerät anhand eines erweiterten thermischen Modells die tatsächliche thermische Belastung, die Zeit bis zur Auslösung und die Zeit zum Abkühlen. Das Modul integriert auch Stromwandler bis 40 A Nennstrom und ermöglicht Spannungsmessung bis 690 V AC.

Novolink ist damit die einzige Lösung, die mit Standard AF-Schützen anschlussfertig höchste Funktionalität bietet – ohne zusätzlichen Aufwand für spezielle Verkabelung und produktbezogene Schulungen. Die Daten von Schütz, Motor und angeschlossenen Lasten lassen sich über den X2X-Bus nahtlos in das B&R-Automationssystem integrieren. Die Programmierung ist einfach, da alle Daten zentral verfügbar sind, so dass die Schutzfunktionen leicht an die Anforderungen der Anwendung angepasst werden können.

Vorteile der Digitalisierung von Motorstartlösungen

Der Einsatz digitaler Lösungen birgt in zahlreichen Aspekten ein enormes Optimierungspotenzial für Maschinen und Anlagen. Digitale Services wie cloudbasierte vorausschauende Wartung bieten vor allem auch für Kunden einen großen Mehrwert.

Mithilfe der Novolink Module werden relevante Daten zu Messwerten, Diagnoseinformationen und Wartungszähler gesammelt, in der Cloud gespeichert und analysiert, um so datenbasierte Entscheidungen in Echtzeit zu treffen oder Datentrends langfristig zu analysieren. Auf diese Weise können Prozesse angepasst werden, um Leistung und Lebensdauer von Maschinen zu verbessern.

Mittels der Fernüberwachungsfunktion können Problembereiche im Ernstfall sofort lokalisiert und isoliert werden. Das Wartungsteam kann unmittelbar reagieren, bevor es im Verlauf zu schwerwiegenderen Störungen kommt. Dabei können die verbundenen Schütze ferngesteuert und deren Zustand engmaschig überwacht werden.

Nicht notwendige planmäßige Wartungsarbeiten und feste Wartungszyklen werden nicht mehr benötigt, da bei der Überschreitung festgelegter Schwellenwerten automatische Warnmeldungen versendet werden, die bedarfsbasierte und vorausschauende Wartungen und Anpassungen ermöglichen. Durch die Optimierung der Betriebsparameter kann der Energieverbrauch der Anlage langfristig gesenkt, Ausfallzeiten vermindert und Kosten sowie Ressourcen gespart werden.

Die industriellen Anwendungsbereiche für Novolink-Lösungen sind vielseitig: Niederspannungsanwendungen wie Pumpen, HLK-Anlagen, Hubanlagen, Ventilatoren, Beleuchtungseinrichtungen oder Förderanlagen können durch Novolink digitalisiert und optimiert werden.

Einbindung in B&R-Lösungen

Novolink ermöglicht eine nahtlose Einbindung in B&R Lösungen wie etwa in die Software-Entwicklungsumgebung B&R Automation Studio und damit die Ableitung relevanter Informationen aus den Rohdaten. Die Integration in andere Systeme ist mit B&Rs OPC-UA Serverlösungen und anderen Gateways möglich.

Weitere Informationen zu den neuen ABB Novolink Smart Decvices unter

https://new.abb.com/low-voltage/de/produkte/motorschutz-und-steuerung/novolink

Über die ABB Stotz-Kontakt GmbH

ABB (ABBN: SIX Swiss Ex) ist ein führendes Technologieunternehmen, das weltweit die Transformation von Gesellschaft und Industrie in eine produktivere und nachhaltigere Zukunft energisch vorantreibt. Durch die Verbindung ihres Portfolios in den Bereichen Elektrifizierung, Robotik, Automation und Antriebstechnik mit Software definiert ABB die Grenzen des technologisch Machbaren und ermöglicht so neue Höchstleistungen. ABB blickt auf eine erfolgreiche Geschichte von mehr als 130 Jahren zurück. Der Erfolg des Unternehmens basiert auf dem Talent seiner rund 105’000 Mitarbeitenden in mehr als 100 Ländern. [url=http://www.abb.com]www.abb.com[/url]

Der Geschäftsbereich ABB Elektrifizierung ist ein weltweit führender Anbieter von Produkten und Lösungen der Elektrifizierung. In mehr als 100 Ländern, mit über 200 Produktionsstätten und über 50.000 Mit-arbeitenden engagiert sich ABB Elektrifizierung für die sichere, intelligente und nachhaltige Elektrifizierung der Zukunft. Wir prägen Zukunftstrends in den Bereichen Energieversorgung, Industrie, Gebäu-de, Infrastruktur und Mobilität und tragen dazu bei, die Art und Weise wie Menschen zukünftig leben, sich vernetzen und arbeiten werden zu gestalten. Dies erreichen wir durch unsere technologischen und digitalen Innovationen und ein herausragendes Kundenerlebnis getragen durch operative Exzellenz. Für weitere Informationen besuchen Sie go.abb/electrification
