Bestimmung der Ringflexibilität an Rohren aus Thermoplasten nach EN ISO 13968

Die mechanischen Eigenschaften von Rohren aus Thermoplasten sind von großer Bedeutung für ihre Einsatzmöglichkeiten in verschiedenen Industriezweigen. Die Rohre sind bspw. bei der Verlegung von Trink- sowie Abwasserleitungen bzw. Be- und Entwässerungssystemen großen Druckbelastungen ausgesetzt. Die EN ISO 13968 legt die Prüfverfahren für die Bestimmung der Ringflexibilität von Rohren fest, um sicherzustellen, dass die Materialien den Anforderungen an Biegebeanspruchungen standhalten können.

Gemäß EN ISO 13968 wird die Ringflexibilität durch die Ermittlung des Biegeradius bestimmt, bei dem das Rohr eine definierte Verformung aufweist. Der Test erfolgt an Rohrstücken mit einem vorgegebenen Durchmesser und einer definierten Wandstärke. Das Rohrstück wird in einer Druckprüfmaschine zwischen zwei Druckplatten platziert, wodurch eine gleichmäßige Krümmung des Rohres ermöglicht wird.

Die Norm definiert verschiedene Parameter, die während des Tests gemessen werden, darunter der maximale Biegeradius, die maximale Belastung und die bleibende Verformung nach dem Test. Diese Parameter ermöglichen eine umfassende Charakterisierung der Ringflexibilität und dienen als Grundlage für die Bewertung der Eignung des Materials für den vorgesehenen Einsatzzweck.

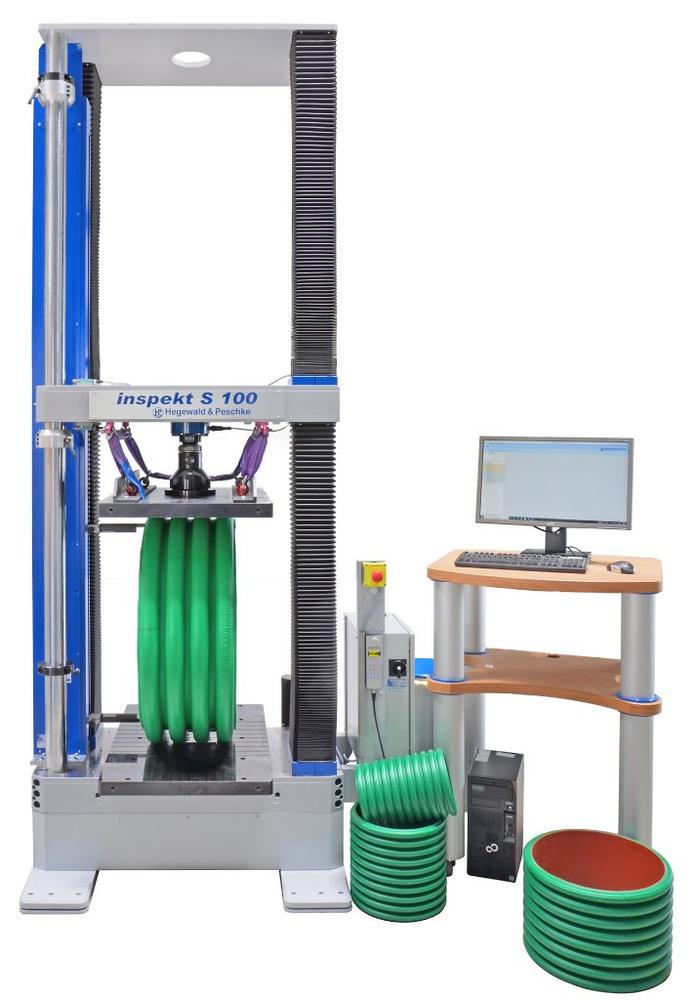

Für die Prüfung der Rohre aus Thermoplasten nach EN ISO 13968 kommen bei einem großen österreichischen Rohrproduzenten 2 Scheiteldruckprüfmaschinen von Hegewald & Peschke zum Einsatz. Die erste Prüfmaschine dieser Art ist im Unternehmen schon seit 2008 im Einsatz. Durch die Aufnahme einer neuen Produktionslinie mit größeren Rohrdurchmessern wurde nachträglich noch eine zweite Scheiteldruckprüfmaschine beschafft, mit der nun Rohre mit einem Durchmesser von bis zu 1,8 m geprüft werden können.

Ein Vorteil der Scheiteldruckprüfmaschinen von Hegewald & Peschke ist, dass sie mit verschiedenen Prüfraumdimensionen gebaut werden können, um unterschiedliche Rohrdurchmesser zu prüfen. Die Prüfmaschinen werden für die Scheiteldruckprüfung mit großen Druckplatten und speziellen Stauchungsmessgeräten für die Bestimmung der Verformung von Rohrsegmenten ausgestattet.

Mit dem Prüfsystem wird außerdem die Ringsteifigkeit nach DIN EN ISO 9969 bestimmt. Die Ringsteifigkeit beschreibt den Widerstand eines Rohres gegen Verformung durch eine senkrecht einwirkende Kraft. Das Rohr wird dabei mit einer konstanten Verformungsgeschwindigkeit nach DIN EN 9969 gestaucht. Die aufgebrachte Kraft wird über einen querkraftstabilen Ringkraftaufnehmer  gemessen. Die Verformung wird über spezielle Längenänderungssaufnehmer an der Innenwandung des Rohes ermittelt und entspricht der Änderung des Innendurchmessers.

Die in den jeweiligen Normen festgelegten Prüfverfahren können mit der Materialprüfsoftware LabMaster benutzerfreundlich eingerichtet und durchgeführt werden. LabMaster bietet eine große Flexibilität bei der Einbindung externer Geräte wie dem Stauchungsmessgerät sowie beim Datenim- und Export für kundenspezifische Software wie bspw. QDAS oder SAP.

Über die Hegewald & Peschke Meß- und Prüftechnik GmbH

Der Mess- und Prüftechnik-Spezialist mit Sitz in Nossen bei Dresden entwickelt, produziert und vertreibt seit 1990 hochwertige Maschinen, Komponenten und Softwarelösungen zur Werkstoff-, Bauteil- und Komponentenprüfung. Hierzu gehören z. B. Universalprüfmaschinen, Härteprüfgeräte, Bauteil- und Möbelprüfstände sowie verschiedene Längenmessvorrichtungen für Industrie und Forschung. Die 70 Mitarbeiter des Unternehmens mit Vertriebsbüros in ganz Deutschland bieten zudem verschiedene Services rund um das Thema Prüfen und Messen sowie die Nachrüstung von Universalprüfmaschinen. In den Bereichen Konstruktion und Softwareentwicklung pflegt Hegewald & Peschke enge Kooperationen mit Hochschulen und Fraunhofer-Instituten, wodurch das hohe Niveau der Produkte sowie deren technische Aktualität sichergestellt werden. Hegewald & Peschke wurde nach ISO 9001 zertifiziert bietet Kalibrierungen mit DAkkS-Akkreditierung an. Weitere Informationen über die Hegewald & Peschke GmbH finden Sie im Internet unter www.hegewald-peschke.de.
