Solectrix präsentiert neue Features, Adapter und Zubehör für das proFRAME-System

Neue proFRAME-Kamera-Adapter für ASA Motion Link

Ab sofort erhältlich ist der Kamera-Adapter camAD3 QUAD VS775s für die Übertragung von Videodaten mit dem Übertragungsstandard ASA Motion Link. Installiert auf einem proFRAME 3.0 Base Board (alle Formfaktoren) kann der Kamera-Adapter sowohl in Datenloggern für die Aufzeichnung von Kameradatenströmen (video capture), als auch in HiL-Anlagen für die Wiedergabe von Videodaten (video replay) eingesetzt werden.

Der von der Automotive SerDes Alliance im Jahr 2019 ins Leben gerufene Standard ASA Motion Link (ASA-ML) adressiert ein ähnliches Anwendungsfeld wie die etablierten Technologien GMSL und FPD-Link. Im Fokus steht die asymmetrische Übertragung von CSI-2-Videodaten und Steuerinformationen (I²C, GPIO) zwischen Kameras bzw. (Touch-) Displays und Steuergeräten.

Der Adapter ist mit vier (De-)Serializer-Chips des Typs VS775s (Microchip) ausgestattet. Solectrix, selbst Mitglied der Alliance, bietet den Adapter in zwei Varianten an: mit dem camAD3 QUAD VS775s 4xIN können bis zu vier CSI-2-Videodatenströme erfasst werden. Die Variante camAD3 QUAD VS775s 2xIN/2xOUT erlaubt neben der Erfassung von bis zu zwei CSI-2-Videodatenströmen im Tap Mode („Test Access Point“) auch die Wiedergabe von bis zu zwei CSI-2-Videodatenströmen.

Neben Power over Coax (PoC) wird zudem auch die Sideband-/Backchannel-Kommunikation (I²C) zum Austausch von Initialisierungssequenzen und Steuersignalen unterstützt.

Neues Zubehör für den Test von ECUs mit angeschlossener Kamera

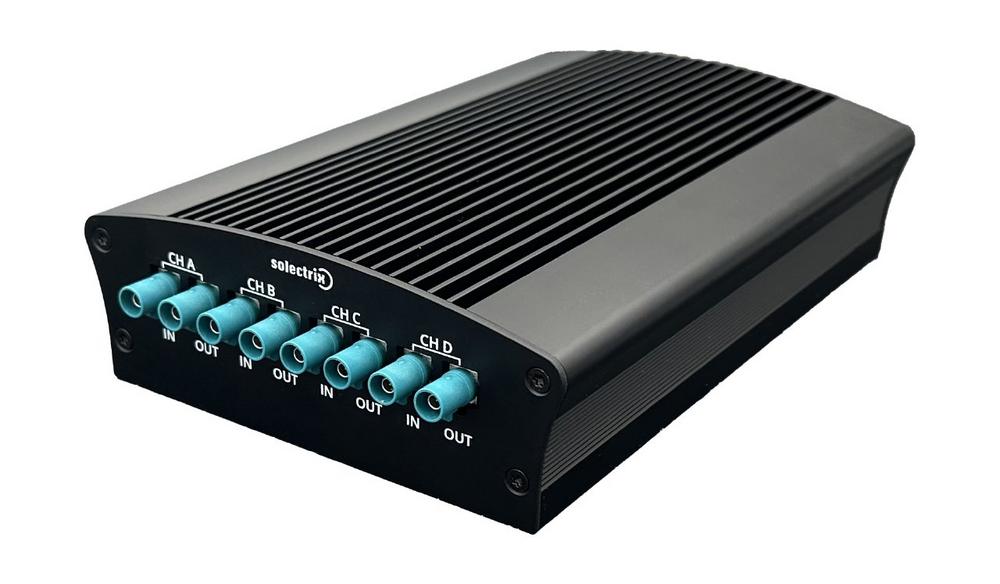

Bei der ebenfalls ab sofort erhältlichen PoC Fault Injection Unit handelt es sich um ein eigenständiges Gerät, das zwischen ECU und Kamera geschaltet wird und mit dem der User den PoC-Strom von der ECU gezielt verändern kann.

Damit können beispielweise Überlastsituationen bei plötzlich überraschend starkem Strombedarf durch eine Kamera oder durch zusätzliche Verbraucher wie eine Linsenheizung oder LEDs für Fahrerbeobachtungssysteme simuliert werden. Auch die Reaktion der ECU auf Kurzschlüsse kann so getestet werden.

Neues proFRAME-Feature: I²C Fault Injection

Ein ab sofort nutzbares proFRAME-Feature namens I²C Fault Injection bietet dem Anwender die Möglichkeit, die I²C-Kommunikation zwischen einer ECU und einer Kamera durch Fehlereinspeisung gezielt zu manipulieren. Die proFRAME wird hierzu im TAP-Modus als sog. „Man in the Middle“ zwischen einer ECU und einer bzw. mehreren Kameras betrieben.

I²C Fault Injection ermöglicht die Implementierung von verschiedenen Testszenarien. So können mit der proFRAME z. B. Bitfehler – in der Realität möglicherweise verursacht durch Störungen auf der I²C-Übertragungsstrecke – erzeugt werden. Alternativ lassen sich auch Rückgabewerte eines Sensors auf einen Registerlesebefehl einer ECU verändern. Ein Beispiel hierfür ist das gezielte Setzen von Fehlerbits eines Kamerasensors (z. B. „Temperatur zu hoch“), um die Reaktion der ECU auf solch ein Ereignis zu validieren.

Solectrix auf der ADAS & Autonomous Vehicle Technology Expo Europe

Vom 20. bis zum 22. Mai präsentiert Solectrix die ganze Flexibilität und technologische Bandbreite des modularen proFRAME-Systems an seinem Stand 9102 auf der ADAS & Autonomous Vehicle Technology Expo Europe in Stuttgart. Vereinbaren Sie gerne vorab einen Termin mit unseren Experten vor Ort, um sich die neuen Features oder die etablierten Basiskomponenten des proFRAME-Systems persönlich demonstrieren zu lassen!
