Dreiteilige Metallbalgkupplung bewegt Großes

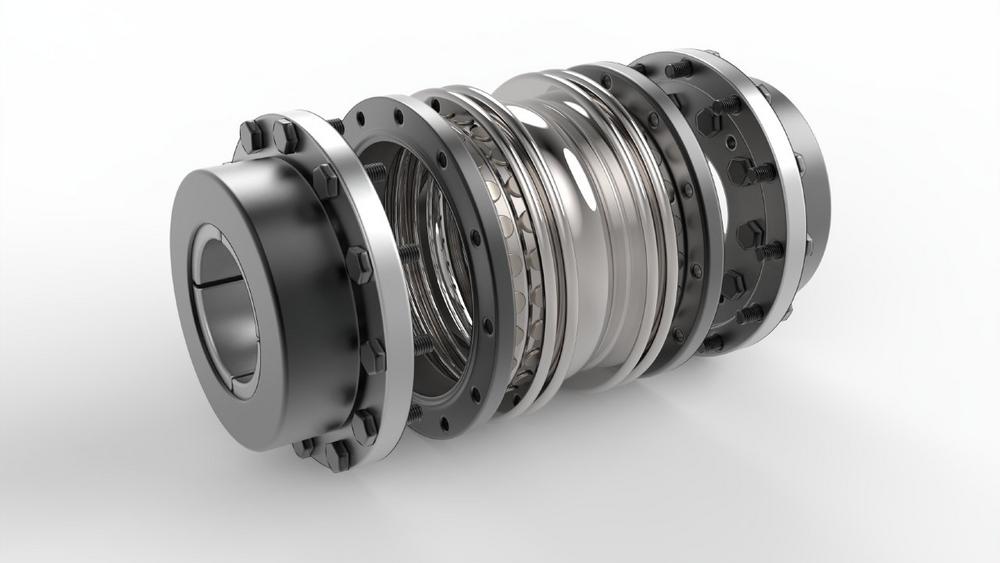

Eine sichere und exakte Übertragung der Drehmomente ist bei Präzisionsantrieben von Querschneidern essentiell. Dies wird durch den Einsatz von Stahlbalgkupplungen mit kraftschlüssiger Welle-Nabe-Verbindung gewährleistet. Die Metallbalgkupplungen der Baureihe KXL der JAKOB Antriebstechnik GmbH wurden für mittlere und große Antriebe bis maximal 65.000 Nm konzipiert. Ein besonderes Konstruktionsmerkmal ist die dreiteilige Ausführung mit einem flexiblen Balgpaket als Zwischenstück. Dieses ausbaubare Zwischenstück, bestehend aus einem optimierten, verdrehsteifen Edelstahlbalg mit jeweils 2 Balgwellen pro Seite und einem längenvariablen Zwischenrohr, ist reibschlüssig (Schrauben ISO 4017/10.9) mit den beiden Naben verbunden. Hieraus resultiert eine erhebliche Montageerleichterung, da z.B. im Wartungs- oder Servicefall eine aufwendige Demontage der schweren Antriebs- bzw. Abtriebsaggregate entfallen kann. Dem Konstrukteur stehen…
-
For the big moves
Safe and accurate transmission of torques is essential for precision drives of cross cutters. This is ensured by the use of steel bellows couplings with force-fitted shaft-hub connection. The metal bellows couplings of the KXL series from JAKOB Antriebstechnik GmbH were designed for medium and large drives up to a maximum of 65,000 Nm. A special design feature is the three-piece design with a flexible bellows package as an intermediate piece. This removable intermediate piece, consisting of an optimized, torsionally stiff stainless steel bellows with 2 bellows shafts per side and a variable length intermediate pipe, is frictionally connected (screws ISO 4017 / 10.9) with the two hubs. This results…
-
Torsionally rigid metal bellows coupling KSS for high-speed test benches and servo drives
Torsionally rigid metal bellows couplings are essential components in modern high-speed test rigs. Bearings are subjected to endurance tests under realistic conditions to analyze the effect of different lubricants on their sliding properties. To ensure these tests deliver precise results, the test rig must meet the highest design requirements. The drive, in particular, requires reliable components: In addition to a bearing system free of lateral forces, the coupling plays a crucial role. The requirements are clearly defined: absolute torsional rigidity, good damping properties, and precise, virtually forceless compensation of shaft misalignment. This is precisely where metal bellows couplings demonstrate their strengths. The thin-walled bellows reliably compensate for misalignment errors while…
-
Torsionssteife Metallbalgkupplung KSS für Hochgeschwindigkeits-Prüfstände und Servo-Antriebe
Torsionssteife Metallbalgkupplungen sind unverzichtbare Komponenten in modernen Hochgeschwindigkeits-Prüfständen. Dort werden Lager im Dauertest unter realistischen Bedingungen geprüft, um die Wirkung unterschiedlicher Schmierstoffe auf ihre Gleiteigenschaften zu analysieren. Damit diese Tests präzise Ergebnisse liefern, muss der Prüfstand höchsten konstruktiven Anforderungen genügen. Besonders der Antrieb erfordert zuverlässige Komponenten: Neben einer querkraftfreien Lagerung spielt die Kupplung eine entscheidende Rolle. Die Anforderungen sind klar definiert: absolute Torsionssteife, gute Dämpfungseigenschaften und ein präziser, nahezu kraftloser Ausgleich von Wellenversatz. Genau hier zeigen Metallbalgkupplungen ihre Stärken. Die dünnwandigen Bälge gleichen Versatzfehler zuverlässig aus und wirken gleichzeitig schwingungsdämpfend – ein großer Vorteil im Dauerbetrieb bei hohen Drehzahlen. Ein Beispiel sind die KSS-Metallbalgkupplungen von Jakob Antriebstechnik. Ihr zweiwelliger Balg…
-
KGH-VA stainless steel metal bellows coupling
JAKOB Antriebstechnik offers the metal bellows steel coupling KGH, which is manufactured in the extremely easy-to-assemble split-hub design, also as a stainless steel version (KGH-VA). Assembly and disassembly of the coupling is no longer a problem, even in confined installation conditions. The fixed hub halves are placed on the shaft and screwed with the loose half-shells. Especially in the case of fixed shaft journals, the service case can mean that the drive and / or output unit have to be dismantled in a complicated manner, which is thus dispensed with. Thanks to the stainless steel construction, it is also ideally suited for applications in the food sector. The KGH-VA series…
-
Metallbalgkupplung KGH-VA aus Edelstahl
JAKOB Antriebstechnik bietet die Metallbalgkupplung KGH, die in der äußerst montagefreundlichen Halbschalennabenausführung gefertigt wird, auch als Edelstahlvariante an (KGH-VA). Montage und Demontage der Kupplung sind so selbst in beengten Einbauverhältnissen keine Schwierigkeit mehr. Die festen Nabenhälften werden auf die Welle aufgelegt und mit den losen Halbschalenstücken verschraubt. Gerade bei feststehenden Wellenzapfen kann der Servicefall bedeuten, dass die Antriebs- und/oder Abtriebseinheit umständlich demontiert werden müssen, was somit entfällt. Durch die rostfreie Edelstahlbauweise ist sie auch für Einsätze im Lebensmittelbereich und der Medizintechnik hervorragend geeignet. Die Reihe KGH-VA ist verschleiß- und wartungsfrei, bis 350°C einsetzbar, umfasst Wellendurchmesser von 7–85mm, Drehmomentbereiche von 10 bis 1200Nm und ist in variabler Baulänge mit 2-, 4-…
-
Resistant Stainless Steel Elastomer Coupling EKM-VA – Ideal for Chemical Resistance and Food Industry Applications
The elastomer couplings from Jakob have been expanded by a series. With the new EKM-VA, the tried-and-tested EKM type has a stainless steel version. One of the strengths of the material is its resistance to chemicals, such as those used for cleaning in the food industry. Elastomer couplings are pluggable, backlash-free and flexible shaft couplings for all small and medium torques up to 2000 Nm. The connecting and compensating element is a plastic star with involute-shaped teeth and a high Shore hardness. This is inserted in a form-fitting manner with a slight preload in two high-precision hubs with claw-shaped cams. The flexible star coupling can compensate for minor shaft misalignments,…
-
Widerstandsfähige Elastomerkupplung EKM-VA aus Edelstahl für Chemikalienbeständigkeit und Lebensmittelindustrie
Die Elastomerkupplungen aus dem Hause Jakob sind um eine Baureihe erweitert worden. Mit der neuen EKM-VA hat die bewährte Type EKM eine Edelstahlvariante bekommen. Besonders die Beständigkeit gegen Chemikalien, wie sie etwa in der Lebensmittelindustrie zur Reinigung genutzt werden, zählt zu den Stärken des Materials. Elastomerkupplungen sind steckbare, spielfreie und flexible Wellenkupplungen für alle kleinen und mittleren Drehmomente bis 2000 Nm. Das Verbindungs- und Ausgleichselement ist ein Kunststoffstern mit evolventenförmigen Zähnen und hoher Shore-Härte. Dieser wird formschlüssig, mit leichter Vorspannung in zwei hochpräzise gefertigte Naben mit klauenförmigen Nocken eingesetzt. Der elastische Kupplungsstern kann geringfügige Wellenversätze ausgleichen, ist elektrisch isolierend und weist ein gutes Schwingungsdämpfungsverhalten auf. Es stehen mehrere Standardvarianten mit…
-

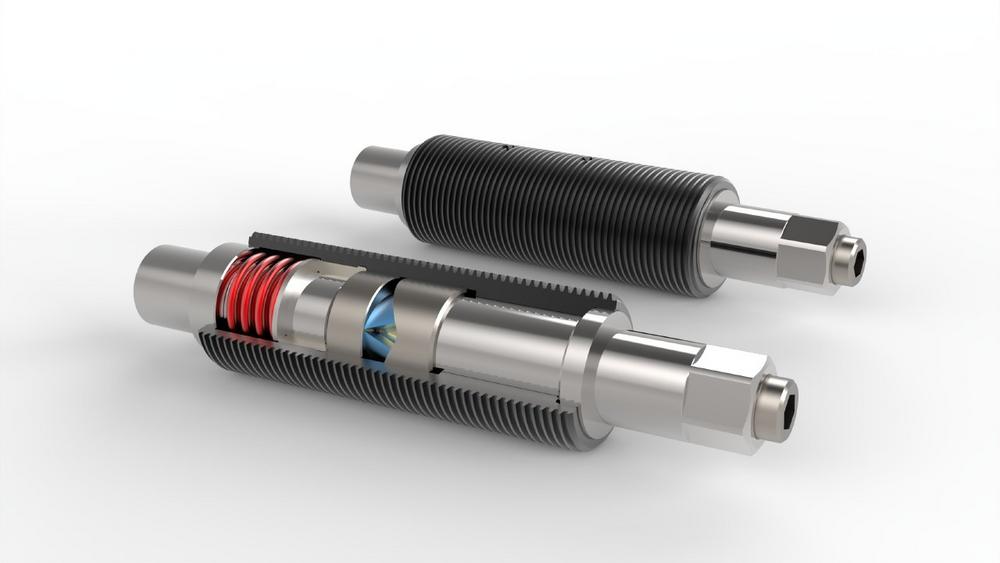

Zuverlässige Kraftpakete

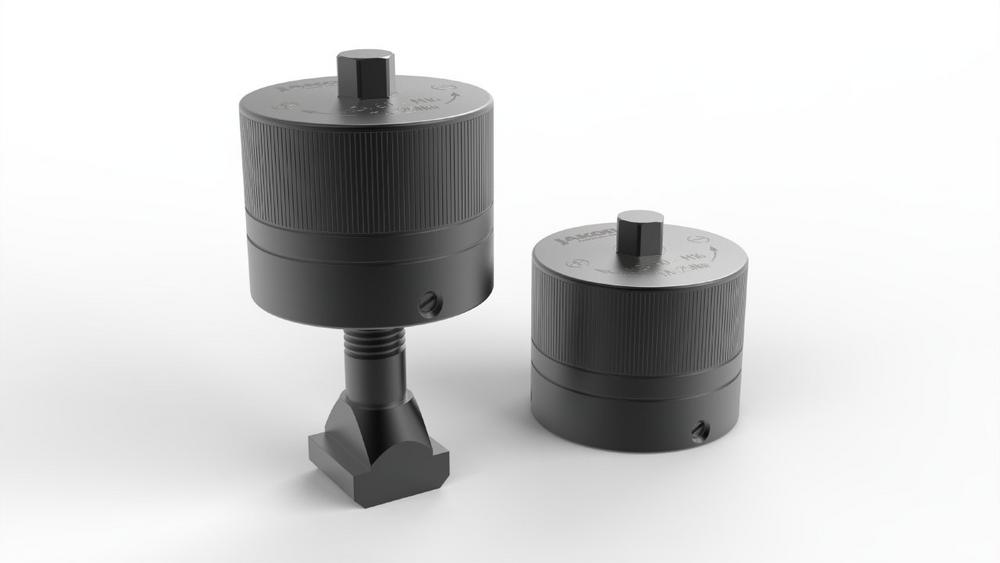

Die Kraftspannmuttern MCA und MCG von JAKOB Antriebstechnik sind lange bewährte Spannmittel in der Fertigung. Bisher wurde die gewünschte Nennspannkraft vom Anwender per Drehmomentschlüssel exakt eingestellt. Bei variierenden Spannkräften ist das eine sinnvolle Methode, die Spannmutter kann so flexibel eingesetzt werden. Wird jedoch stets dieselbe, konstante Nennspannkraft aufgebracht, kann Zeit gespart und die Sicherheit erhöht werden. Die Varianten MCA-DB und MCG-DB erweitern die Kraftspannmuttern um eine voreingestellte Drehmomentbegrenzung. Dadurch wird kein Drehmomentschlüssel mehr benötigt, ein einfacher Schraubenschlüssel genügt und die Spannkraft der Mutter wird stets korrekt aufgebracht. Die Drehmomentbegrenzung ist in einem Aufsatz verbaut, der von JAKOB werkseitig auf das gewünschte Drehmoment voreingestellt wird. Die Baureihen MCA-DB und MCG-DB decken…
-
Always tightened correctly
The power clamping nuts MCA and MCG from JAKOB Antriebstechnik are well-tried clamping devices in production. Up to now, the required nominal clamping force was precisely set by the user using a torque wrench. This is a sensible method for varying clamping forces, as the clamping nut can be used flexibly. However, if the same, constant nominal clamping force is always applied, time can now be saved and safety increased. The MCA-DB and MCG-DB variants extend the power clamping nuts with a preset torque limit. This means that a torque wrench is no longer required, a simple wrench is sufficient and the clamping force of the nut is always applied…
