Speziell für TLVR-Topologie

Bei der Spannungsversorgung von Prozessoren sind Entwicklerinnen und Entwickler heute mit immer höheren und vor allem stark variierenden Lastwechseln konfrontiert – etwa bei FPGAs in Kombination mit KI-Anwendungen. Die TLVR-Innovation in diesem Bereich erfordert eine neue Generation von Bauelementen, die eine konstante Effizienz auch bei hohen Temperaturen erzielen. Ein optimaler Wirkungsgrad steht dabei im Mittelpunkt und muss selbst bei höchsten Strömen gewährleistet werden. Durch die gezielte Materialauswahl bei der neuen Induktivität konnte dieser deutlich verbessert werden. Somit kommt das Potenzial der neuen TLVR-Topologie voll zum Tragen.

WE-HCMD ist ideal für TLVR-Anwendungen, die speziell für plötzlichen Laständerungen designt wurden. Einsatzbereiche der gekoppelten Induktivität sind mehrstufige Spannungsregler für CPU-Motherboards, FPGAs, GPU, KI-Chips, Server, oder Hochleistungs-ASIC-Applikationen.

Funktionssicher bis 125 °C

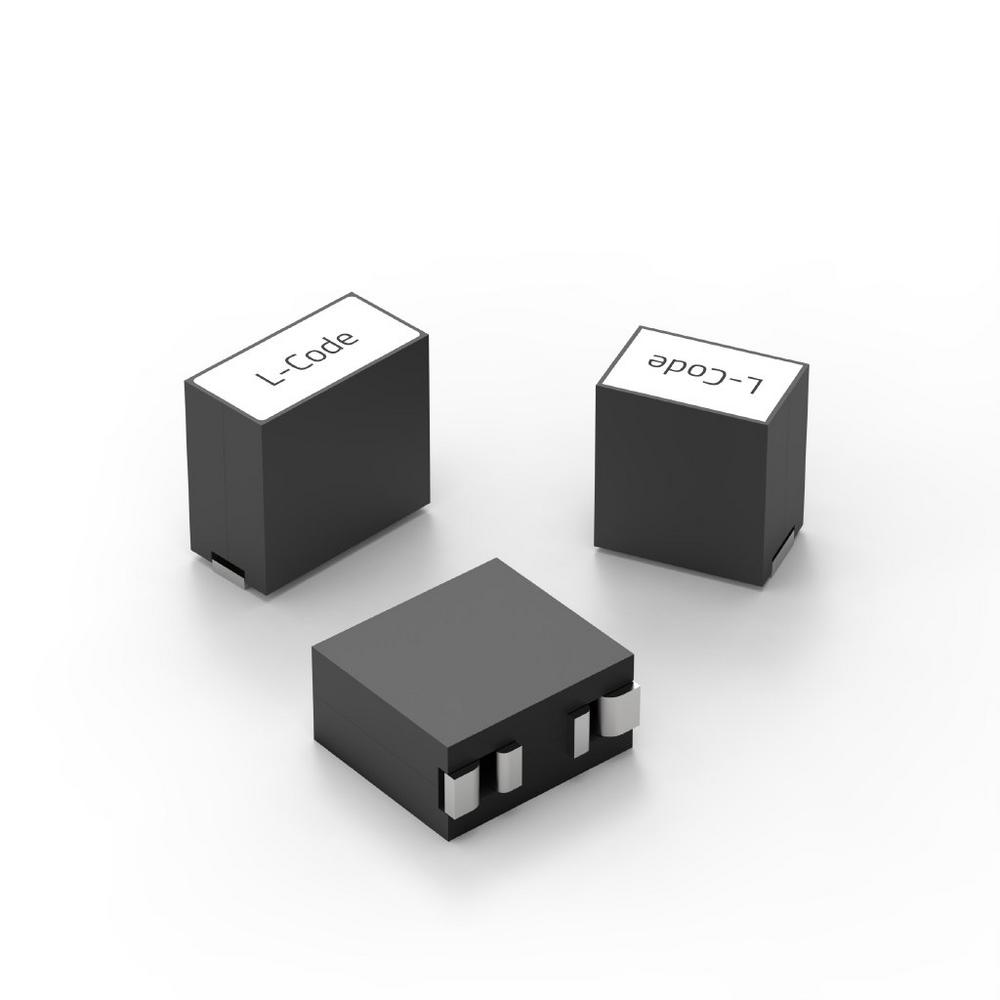

Die WE-HCMD-Familie von Würth Elektronik bietet gekoppelte Drosselspulen mit einem Koppelfaktor von bis zu 0,98 und einem Induktivitätsbereich von 70 nH bis 200 nH. Der Sättigungsstrom erreicht bis zu 190 A, bei einem Leistungsnennstrom von 78A. Der interne Widerstand beträgt nur 0,125 mΩ. Die Induktivität ist für Betriebstemperaturen bis zu 125 °C ausgelegt.

Maximale Effizienz und Induktivitätsstabilität

Interne Messungen belegen, dass das Produkt bei hohen Temperaturen infolge von hoher Last eine deutlich bessere Stabilität zeigt als vergleichbare Lösungen auf dem Markt. Im direkten Vergleich überzeugt die Spule durch überlegene Induktivitätsstabilität in Abhängigkeit vom Strom sowie höheren Wirkungsgrad.

Die Familie SMT-bestückbarer Hochstrominduktivitäten für TLVR-Anwendungen umfasst vier Versionen in der Bauform 0910 und sechs Modelle in der Bauform 1111. WE-HCMD ist ab sofort ohne Mindestbestellmenge ab Lager verfügbar. Kostenlose Muster können angefragt werden.
