Manueller Spritzguss schließt die Lücke zwischen 3D-Druck und Serienfertigung

Mit dieser zugespitzten Beobachtung beschreibt Udo Eckloff, exklusiver Systempartner von HoliMaker in Deutschland und Österreich, ein strukturelles Problem, das in vielen Entwicklungsabteilungen anzutreffen ist. Der konkrete Anlass: Eine auf einer Messe spontan erstellte Spritzgussform aus einem SLA-Drucker – bei der der Entlüftungsschlitz denselben Durchmesser wie der Angusskanal hatte. Ein Detailfehler mit großer Wirkung.

Was auf den ersten Blick wie eine Anekdote wirkt, verweist auf ein grundlegendes Defizit: Das fehlende Zusammenspiel zweier Technologien, die gemeinsam enormes Potenzial entfalten könnten.

Zwischen zwei Welten: Die unsichtbare Lücke in der Entwicklung

In vielen Unternehmen existieren zwei klar getrennte Fertigungswelten:
• der 3D-Druck für schnelle Geometriemuster
• der industrielle Spritzguss für Serienbauteile

Dazwischen klafft jedoch eine Lücke – sowohl technologisch als auch organisatorisch.

Während der 3D-Druck schnelle Iterationen ermöglicht, fehlt ihm häufig die Aussagekraft in Bezug auf Serienmaterialien. Umgekehrt ist der Spritzguss zwar prozesssicher, aber in frühen Entwicklungsphasen oft zu aufwendig, zu langsam und zu teuer.

Die Folge:
Entwicklungsprozesse werden unnötig ausgebremst.

Manueller Spritzguss: Ein unterschätzter Ansatz
Genau an dieser Stelle setzt der manuelle Spritzguss an – etwa mit Systemen wie der HoliPress.

Dabei handelt es sich um kompakte, manuell betriebene Kolben-Spritzgießmaschinen mit typischen Schussvolumina von 16 bis 38 cm³. Sie erreichen Verarbeitungstemperaturen bis 320 °C (ab Sommer 2026 bis 500 °C) und ermöglichen damit die Verarbeitung nahezu aller gängigen Thermoplaste.

Im Unterschied zu industriellen Anlagen steht hier nicht die Stückzahl im Vordergrund, sondern die Erkenntnisgeschwindigkeit in der Entwicklung.

Typische Einsatzbereiche sind:
• Funktionsprototypen
• Materialtests im Serienwerkstoff
• Kleinserien und Iterationsschleifen (ca. 5–50 Teile)

Der entscheidende Hebel: Kombination mit 3D-gedruckten Formen
Das eigentliche Potenzial entfaltet sich jedoch erst in Kombination mit additiv gefertigten Spritzgussformen.

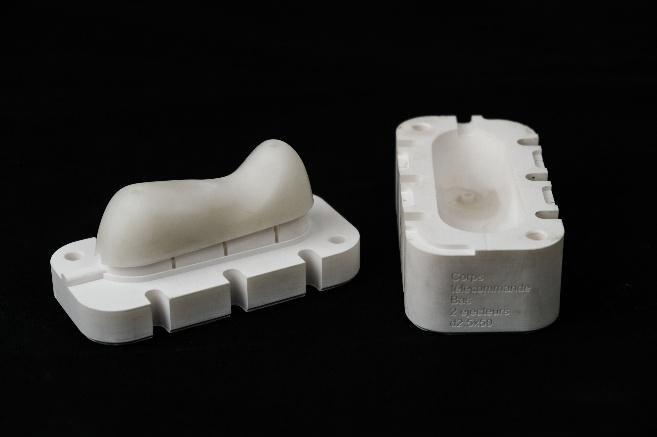

In vielen Entwicklungsabteilungen sind SLA-3D-Drucker bereits vorhanden. Diese ermöglichen die Herstellung hochauflösender Formeinsätze innerhalb weniger Stunden. In Verbindung mit dem manuellen Spritzguss entsteht so ein durchgängiger Prozess:

CAD-Modell → 3D-gedruckte Form → Spritzgussteil im Serienmaterial
Der entscheidende Vorteil: Bauteile können nicht nur geometrisch, sondern auch funktional und materialgerecht bewertet werden.

Geschwindigkeit als Wettbewerbsvorteil
Ein Vergleich verdeutlicht die Unterschiede:

Manueller Spritzguss (bei vorhandener Form):
• Aufheizzeit: ca. 7 Minuten
• 5–10 Bauteile: 10–15 Minuten
• Materialeinsatz: wenige Gramm

Industrieller Spritzguss:
• Rüst- und Einfahrzeit: mehrere Stunden
• Materialverbrauch: mehrere Kilogramm
• Hoher personeller und organisatorischer Aufwand

Auch bei den Werkzeugkosten zeigt sich ein deutlicher Unterschied:
• 3D-gedruckte Form: ca. 15–150 € Materialeinsatz
• Klassisches Werkzeug: häufig ab 1.800 € aufwärts

Grenzen bleiben – und müssen verstanden werden
Trotz aller Vorteile gelten weiterhin die klassischen Regeln des Spritzgusses.

Typische Fehler bei 3D-gedruckten Formen sind:
• fehlende Entformungsschrägen
• zu kleine oder falsch platzierte Angusskanäle
• unzureichende Entlüftung
• ungeeignete Materialien oder Oberflächen

Gerade hier zeigt sich die eingangs beschriebene Problematik:
Ohne Verständnis für beide Welten entstehen schnell Fehlkonstruktionen.

Praxisbeispiele: Von der Medizintechnik bis zum Konsumgüterbereich
Der Einsatz manueller Spritzgießsysteme ist längst kein theoretisches Konzept mehr.

In der Medizintechnik werden damit beispielsweise Bauteile für die Endoskopie-Entwicklung gefertigt. Ein Hersteller von Biopsiezangen nutzt das Verfahren, um Halbschalen aus technischen Kunststoffen wie PA6 oder PA12 für Funktions- und Dauerlauftests herzustellen.

Die wirtschaftlichen Effekte sind erheblich:
Statt Iterationen im Bereich von mehreren zehntausend Euro liegen die Kosten pro Entwicklungsstufe häufig im Bereich von wenigen hundert Euro.

Mindset: Vom Warten zum Machen
Neben den technischen Aspekten verändert sich vor allem eines: das Mindset in der Entwicklung.

Ingenieure und Konstrukteure sind nicht mehr darauf angewiesen, externe Ressourcen oder interne Kapazitäten zu blockieren. Sie können Ideen direkt selbst umsetzen und testen.

Die produktivsten Umgebungen entstehen dabei häufig dort, wo drei Kompetenzen zusammenkommen:
• 3D-Druck-Know-how
• klassischer Werkzeugbau
• manueller Spritzguss als verbindendes Element

Fazit: Eine Technologie mit Hebelwirkung
Manueller Spritzguss ist keine Konkurrenz zur industriellen Produktion – sondern eine sinnvolle Ergänzung im Entwicklungsprozess.

Er schließt die Lücke zwischen additiver Fertigung und Serienproduktion und ermöglicht es Unternehmen, schneller zu lernen, effizienter zu iterieren und fundiertere Entscheidungen zu treffen.

Oder, wie es Udo Eckloff formuliert:

„Wir machen keine Taktzeiten – wir machen Entwicklung.“
